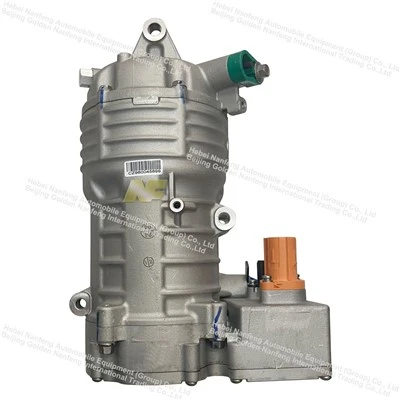

Elektromos klímakompresszor EV-hez
A hagyományos üzemanyaggal működő járművektől eltérően, amelyek motorszíjhajtású Elektromos légkondicionáló kompresszorunkat (EACC) beépített-állandó mágneses szinkronmotorral tervezték, amelyet közvetlenül a jármű nagyfeszültségű-akkumulátora táplál. Alapvető energiakomponensként szolgál a -járművek hűtéséhez és kiegészítő fűtéséhez (hőszivattyús rendszerekben), kényelmes kabinhőmérsékletet biztosítva, miközben maximalizálja az energiahatékonyságot és megnöveli a jármű hatótávolságát.
Leírás
Elektromos klímakompresszor EV-hez
Vezető megoldás az elektromos járművek hűtésére és fűtésére|Energia-megtakarítás|Magas-feszültség adaptálható|Intelligens vezérlés
Bevezetés: A NEV légkondicionáló rendszer szíve
A hagyományos üzemanyaggal működő járművektől eltérően, amelyek motorszíjhajtású A miénkElektromos klíma kompresszor(EACC) beépített -állandó mágneses szinkronmotorral rendelkezik, amelyet közvetlenül a jármű nagyfeszültségű-akkumulátora táplál. Alapvető energiakomponensként szolgál a -járművek hűtéséhez és kiegészítő fűtéséhez (hőszivattyús rendszerekben), kényelmes kabinhőmérsékletet biztosítva, miközben maximalizálja az energiahatékonyságot és megnöveli a jármű hatótávolságát.
Alapvető előnyök: Újradefiniálja a NEV klímaszabályozási teljesítményét
Magas energiahatékonyság
Nagy teljesítményű, állandó mágneses szinkronmotort alkalmaz, amelynek energiahatékonysági aránya (COP) több mint 3,2, ami messze meghaladja a hagyományos kompresszorokat. A változtatható frekvenciájú fordulatszám szabályozási technológia lehetővé teszi a forgási sebesség precíz beállítását a hűtési/fűtési igényeknek megfelelően, elkerülve az energiapazarlást és 30-50%-kal csökkentve a légkondicionáló rendszer energiafogyasztását.
Széles nagyfeszültségű{0}}alkalmazhatóság
Kompatibilis a hagyományos NEV nagyfeszültségű{0}}platformokkal (300V-800V), és tökéletesen megfelel a gyorstöltős modellek műszaki követelményeinek. Fejlett nagyfeszültségű-szigetelésvédelmi kialakítással van felszerelve, amely szigorú nagyfeszültségű biztonsági teszteken megy keresztül a stabil és biztonságos működés érdekében.
Alacsony zajszint és kényelem
Általános görgetéses tömörítési struktúra optimalizált dinamikus egyensúly kialakítással, amely alacsony vibrációt és rendkívül halk működést (-60 dB-nél kisebb zaj) biztosít. Békés és kényelmes vezetési környezetet teremt, amely megfelel a közép- és -csúcskategóriás NEV-modellek kényelmi követelményeinek.
Intelligens és Megbízható
Integrált intelligens vezérlő, amely zökkenőmentes kommunikációt valósít meg a jármű VCU-jával (Vehicle Control Unit) és a légkondicionáló ECU-val. Támogatja a pontos hőmérséklet-szabályozást, az ön-hibadiagnosztikát (túláram-, túlmelegedés-, feszültségcsökkenés elleni védelem) és a valós-üzemi állapotfigyelést.
Extrém alkalmazkodóképesség az éghajlathoz
Széles üzemi hőmérséklet-tartomány: -40 fok ~ 85 fok, alkalmazkodik a szélsőséges éghajlati viszonyokhoz, például hideg északi régiókhoz és forró trópusi területekhez. Szigorú környezeti alkalmazkodóképességi teszteken megy keresztül, hogy biztosítsa a stabil teljesítményt különféle munkakörülmények között.
Hőszivattyú szinergia
A hőszivattyús légkondicionáló rendszerekben négyjáratú szelepekkel együttműködik a hűtőközeg áramlási irányának megváltoztatásához, és a külső környezeti hőt a téli fűtéshez továbbítja a kabinba. A PTC-fűtéshez képest jelentősen csökkenti az energiafogyasztást, és megnöveli a hatótávolságot alacsony hőmérsékletű környezetben.
Működési elv
1. Tápellátás: A jármű nagy-feszültségű akkumulátora biztosít áramot, és egy beépített-állandó mágneses szinkronmotor hajtja a kompresszor tekercsét/dugattyúját a hűtőközeg összenyomásához.
2. Hűtési ciklus: A kompresszor az alacsony-hőmérsékletű, alacsony nyomású gáz-halmazállapotú hűtőközeget magas-hőmérsékletű, nagynyomású gáz-halmazállapotú hűtőközeggé alakítja át. Ez a gáznemű hűtőközeg egy kondenzátorba kerül, ahol hőt ad le és folyadékká alakul. A folyékony hűtőközeg ezután egy expanziós szelepen keresztül csökkenti nyomását, és belép az elpárologtatóba, ahol elnyeli a hőt a jármű belsejéből, és gázzá alakul. Ezután visszatér a kompresszorhoz, hogy befejezze a ciklust, lehűtve a jármű belsejét.
3. Hőszivattyús fűtési ciklus: A hűtőközeg áramlási irányának megfordításával egy négyutas szelepen keresztül a kompresszor a külső környezetből (még alacsony hőmérsékleten is) átadja a hőt a jármű belsejébe, hatékony téli fűtést biztosítva.
A termékek specifikációi
A kompresszor specifikációi
| Modell | NFEZC45 |
| Írja be | Elektromos tekercs |
|
Hűtőközeg |
R290 |
|
Munkahőmérséklet |
-20 fok ~110 fok |
|
Tárolási hőmérséklet |
-40 fok ~ 110 fok |
|
Feszültségellenállás |
szivárgó áram<10mA@2000V(AC)/50HZ |
|
Elektromos szigetelés |
Nagyobb vagy egyenlő, mint 20MQ@1000V(DC) |
|
Elmozdulás |
45CC/r |
|
Sebesség tartomány |
800-8500 ford./perc (testreszabható) |
|
Hűtési módszer |
szívógázos hűtés |
|
A hűtőközeg szivárgási sebessége |
5 g/év vagy azzal egyenlő |
|
Kenőolaj |
PVE |
|
Héj |
Öntött alumíniumötvözet sörétalakítás |
|
Teljes tömeg (olajjal együtt) |
Legfeljebb 7,7 kg (olajjal együtt) |
|
Telepítési pozíció |
motor vagy hajtóműház közelében |
|
Szívó belső méret |
Φ28,4 mm (testreszabható) |
|
Kisülési belső méret |
Φ15,35 mm (testreszabható) |
|
IP minősítés |
IP67 |
|
Anyagi korlátozások |
ROHS megfelelőség, ólommentes |
|
Mechanikus nyomáscsökkentés |
4+0.4Mpa(A) |
|
Szívó üzemi nyomás |
0,1-0,5 MPa (A) |
|
Üzemi nyomás kiürítése |
0,7-2,8 MPa (A) |
|
Maximális üzemi nyomás |
2,8 MPa (A) |
| Korrózióállóság | 500 óra múlva: funkcionális és kevesebb, mint 5%-os felületi vizuális sérülés |
|
Tisztaság |
A szennyeződés súlya 10 mg, mérete legfeljebb 0,5 mm, a tömítések bemenetei és kimenetei porvédő sapkát használnak a szállításhoz |
Motor specifikációk
|
Motor típus |
PMSM |
| Pólusok száma | 8 |
| Állórész tekercselési módszer | Y-típus |
| Névleges feszültség | 600V (DC) |
| Üzemi feszültség tartomány | 400 ~ 850 V (DC) |
| Névleges teljesítmény | 6,5 kW |
| Névleges sebesség tartomány | 800~8600rpm |
| Maximális teljesítmény | 7,5 kW |
A vezérlő specifikációi
| Motorvezető mód | Szinuszos hullámforma |
|
Mágneses pólus kimutatási módszer |
Pozícióérzékelő nélküli |
|
Névleges feszültség (HV) |
600V (DC) |
|
Üzemi feszültség tartomány (HV) |
400-850 V (DC) |
| Túlfeszültség érték | (Testreszabható) |
| Feszültség alatti érték | (Testreszabható) |
| Max bemeneti áram | 12,5A (600V-on alapuló számítás) |
| Max bemeneti teljesítmény | 7,5 kW |
| Névleges teljesítmény | 6,5 kW |
| Névleges feszültség (LV) | 12/24V DC |
| Üzemi feszültség tartomány (LV) | 9-32VDC |
Rendszerkövetelmények
| Nyomásvédelem | 2,8 Mpa (ajánlott) | |
| Olajtartalom | 3% ~ 5% (ajánlott) | |
| Maradék olaj | 40-80g | |
| A kondenzátorral szemben támasztott követelmények | Indul | 5s A kondenzátum ventilátor 5 másodpercig működik, mielőtt a kompresszor elindulna |
| Zárd le | 30s A kondenzátor ventilátora a kompresszor leállása után 30 másodpercig tovább működik | |
| Javasolt beépítési helyzet | A rendszer legalacsonyabb pontján (ajánlott) | |
Teljesítmény- és zajspecifikációk
Teszt állapota:
| Kibocsátás P. | Szívás P. | Sub Cooled | Szuper meleg | Környezeti hőmérséklet |
| 1,5 MPa (A) | 0,3 MPa (A) | 5 fok | 10 fok | ES |
Teljesítmény és Nosie görbe:
Alkalmazási forgatókönyvek
Elektromos klímakompresszorainkat széles körben használják különféle új energetikai járművek területén:
- Személygépjárművek: tisztán elektromos szedánok, SUV-k, ferdehátúak, konnektoros{1}}hibrid járművek.
- Haszonjárművek: elektromos buszok, elektromos logisztikai járművek, elektromos kisteherautók.
- Speciális járművek: elektromos targoncák, elektrotechnikai gépek, elektromos városnéző járművek.
kiállítás
cégprofil
bizonyítvány
Minőségbiztosítás és tanúsítás
Betartjuk a szigorú minőség-ellenőrzési szabványokat, és minden termék megfelelt az ISO/TS 16949 autóipari minőségirányítási rendszer tanúsítványának. A gyár elhagyása előtt minden kompresszor 1000+ órányi tartóssági teszten, magas és alacsony hőmérsékletű ciklusteszten, rezgésvizsgálaton, sópermet teszten és magas-feszültségű biztonsági teszten esik át, így biztosítva a megbízható minőséget és a stabil teljesítményt.
Átfogó{0}}értékesítés utáni szolgáltatást nyújtunk: 3 éves vagy 50 000 kilométeres garanciális időszak, 24 órás műszaki támogatás, a hibás termékek ingyenes cseréje a garanciális időszakon belül, valamint professzionális telepítési és karbantartási útmutatás.
Együttműködés és vizsgálat
Ha felkeltette érdeklődését új energetikai elektromos klímakompresszorunk, vagy személyre szabott megoldásokra van szüksége járműmodelljei és műszaki követelményei szerint, forduljon hozzánk bizalommal. Részletes termékkatalógusokat, árajánlatokat és mintátesztelési szolgáltatásokat nyújtunk Önnek.
